標準件與常用件選型及應用(上)
一、關于標準件與常用件的定義

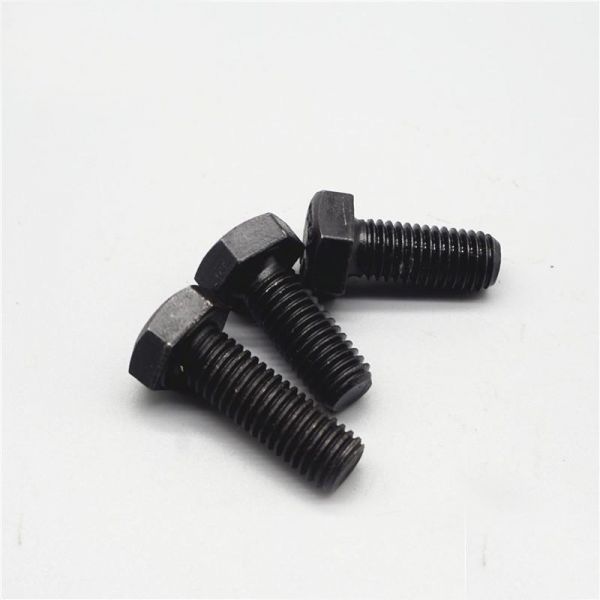

標準件: 就是國家標準將其型式、結構、材料、尺寸、精度及畫法等均予以標準化的零件。如螺栓、雙頭螺柱、螺釘、螺母、墊圈，以及鍵、銷、軸承等，由專門廠家進行大批量生產。采用規定畫法表達。在設計時通常根據標準選用，不需要單獨畫零件圖。
常用件: 國家標準對其部分結構及尺寸參數進行了標準化，需采用規定畫法進行表達。如:齒輪。
標準件的應用舉例
齒輪油泵的立體分解圖
二、螺紋和螺紋緊固件
1) 螺紋的形成
一平面圖形(三角形、梯形等)，繞圓柱表面上的螺旋線運動形成的具有相同斷面的連續凸起和溝槽就稱為——螺紋。加工在零件外表面上的螺紋叫外螺紋。加工在零件內表面上的螺紋叫內螺紋。
2)螺紋的加工
a)在機床上加工外螺紋 b)在機床上加工內螺紋
2) 螺紋的結構
1、螺紋末端
2、螺尾和退刀槽
4)螺紋的要素——牙型、大徑、旋向、螺距和線數
1、螺紋的牙型
在通過螺紋軸線的斷面上，螺紋的輪廓形狀。
常用的有：
2、螺紋的大徑、小徑和中徑
螺紋的大徑、小徑和中徑 大徑：與外螺紋牙頂或內螺紋牙底相切的假想圓柱面的直徑。 外螺紋(d)、內螺紋(D)。小徑：與外螺紋牙底或內螺紋牙頂相切的假想圓柱面的直徑。外螺紋d1、內螺紋D1
螺紋的中徑：一個假想圓柱的直徑。該圓柱的母線通過牙型上溝槽和凸起寬度相等的地方。螺紋的公稱直徑：一般情況下，螺紋的公稱直徑等于螺紋的大徑。
3、螺紋的線數n
單線螺紋：沿一條螺旋線形成的螺紋叫做單線螺紋。多線螺紋：沿兩條或兩條以上，且在軸向等距分布的螺旋線所形成的螺紋叫做多線螺紋。
單線螺紋 雙線螺紋
4、螺距和導程
螺距：螺紋上相鄰兩牙在中徑線上對應兩點之間的軸向距離P稱為螺距。
導程：同一條螺紋上相鄰兩牙在中徑線上對應兩點之間的軸向距離L稱為導程。
單線螺紋：P=L 多線螺紋：P=L/n
5、螺紋的旋向
注意：只有上述各要素(牙型、大徑、旋向、螺距和線數)完全相同的內、外螺紋才能旋合在一起。其中，牙型、大徑、螺距稱為螺紋三要素。
五、 螺紋的種類
常用的幾種螺紋的特征代號及用途
六、 螺紋的規定畫法
1、外螺紋畫法
外螺紋剖視畫法：
2、內螺紋畫法
不穿通螺紋孔的畫法:
內、外螺紋畫法對比
★牙頂用粗實線表示 (外螺紋的大徑線，內螺紋的小徑線)。★牙底用細實線表示 (外螺紋的小徑線，內螺紋的大徑線)
★在投影為圓的視圖上，表示牙底的細實線圓只畫約3/4圈。
★螺紋終止線用粗實線表示。
★不論是內螺紋還是外螺紋，其剖視圖或斷面圖上的剖面線
都必須畫到粗實線。
★當需要表示螺紋收尾時，螺尾部分的牙底線與軸線成30°。
5、螺紋局部結構的畫法與標注
⑴ 倒角
⑵ 退刀槽 ⑶ 螺尾
注：螺尾只在有要求時才畫，不需標注。
4、螺紋牙型的表示
⑴ 重合畫法 ⑵ 移出局部放大
5、不可見螺紋的畫法
6、螺紋孔相交的畫法
螺紋相貫時，只在鉆孔與鉆孔相交處畫出相貫線。
7、螺紋連接的畫法
畫圖要點：
★ 大徑線和大徑線對齊;小徑線和小徑線對齊。
★ 旋合部分按外螺紋畫;其余部分按各自的規定畫。
螺紋連接畫圖步驟：
★ 畫外螺紋
★ 確定內螺紋的端面位置
★ 畫內螺紋及其余部分投影
七、 螺紋的標注
1、標注的基本格式
☆單線螺紋導程(P螺距)改為螺距
☆粗牙螺紋不標注螺距。
☆右旋螺紋不用標注旋向，左旋時則標注LH。
☆公差帶代號應按順序標注中徑、頂徑公差帶代號。
☆旋合長度為中等時，“N”可省略。
2、標注示例
3、螺紋標注含義
例1：M20×1.5 LH
含義：公稱直徑為20，螺距為1.5的左旋單線細牙普通螺紋。
例2：M20
含義：公稱直徑為20，右旋單線粗牙普通螺紋。
例3：B40×14(P7)
含義：公稱直徑為40，導程為14(螺距為7)的右旋雙線鋸齒形螺紋。
例4：M20-5g6g
含義：公稱直徑為20，右旋單線粗牙普通外螺紋。中徑公差帶代號為5g，頂徑公差帶代號為6g。
注：代號中未出現螺距的普通螺紋為粗牙普通螺紋;公差代號用大寫字母的螺紋為內螺紋;反之，用小寫字母的則為外螺紋。
例5：特Tr36×6-8e
含義：公稱直徑為36，螺距為6的右旋單線的梯形特殊螺紋。
注：特殊螺紋標注時，在牙形代號前加“特”字;管螺紋的尺寸代號，不是螺紋的尺寸，而是管子孔徑的英寸制代號(1英寸=25.4mm)。
例6：G3/4”
含義：公稱直徑為3/4英寸的管螺紋。
4、標注方法
注：管螺紋用指引線從大徑上引出標注
內外螺紋旋合標記
